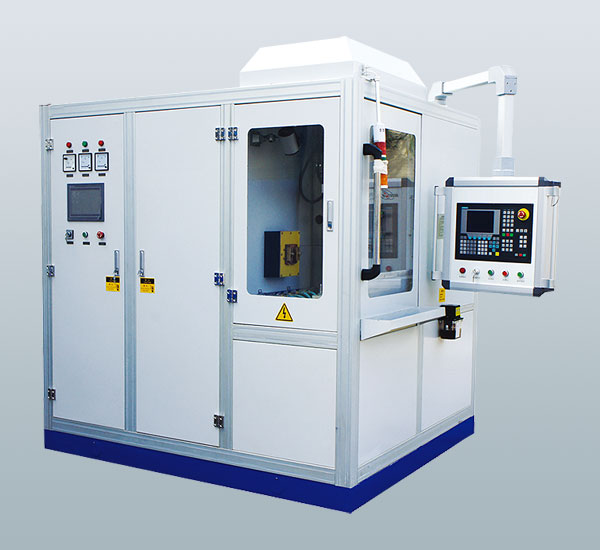

一體化淬火機床是由固態感應加熱電源、數控淬火機床、電源冷卻裝置、淬火介質冷卻裝置等組合為一體的完整的零件淬火成套設備。具有結構緊湊、占地面積小、功能齊全、自動化程度高、設備安裝簡單、快捷、移動靈活等特點。

一體化淬火機床由固態感應加熱電源、數控淬火機床、能量監控系統、電源冷卻水、淬火介質冷卻器、油霧分離器、電磁場屏蔽層等組合為一體的完整的零件淬火成套設備。

特點：

• 極高的控制精度—功率穩定度0.1%、響應時間0.05S；

• 極低的能源消耗—功率因數高于0.92、轉化效率大于85%；

• 完善的環保排放—標配油霧分離、屏蔽空間電磁輻射。

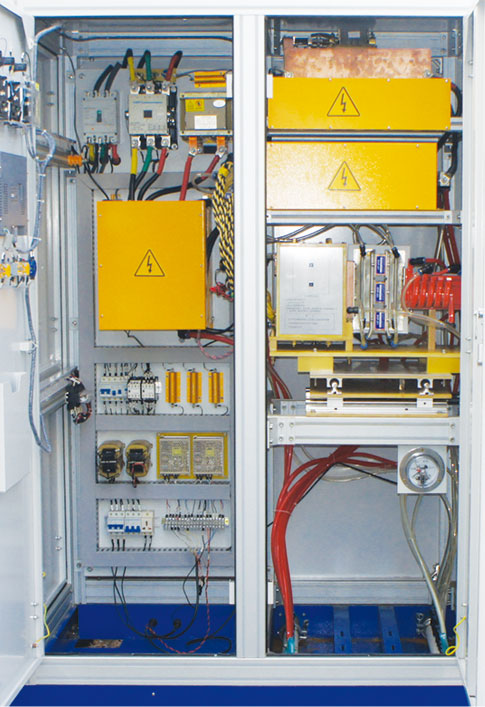

一體機匹配的全固態數字感應加熱電源，以高速DSP芯片為控制核心，以IGBT作為斬波調壓元件，構成全數字化、智能化、精準化、模塊化的感應加熱設備，具有輸出電壓低，效率高，適應范圍寬，電路簡潔可靠，啟動速度快，控制精度高，操作方便等特點。

本系列機床配備能量監測系統，具有加熱功率、介質流量、壓力、溫度等監測功能，對未達標工件實時檢測，并予以報警，具有工藝參數存儲和下載功能，可追溯產品質量。

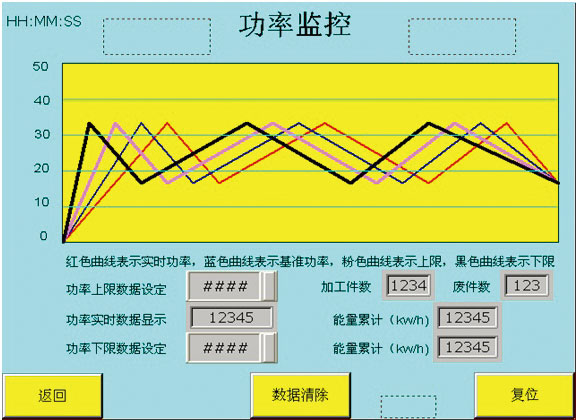

工件加熱各參數實時曲線與樣板曲線圖

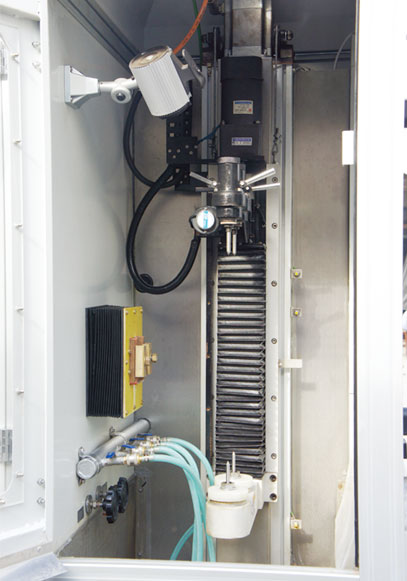

機床使用德國西門子（或其他品牌）數控系統，通過伺服電機帶動滾珠絲杠、直線導軌等部件上下運動，傳動平穩、定位精度高。工件旋轉采用變頻器驅動電機，可在一定范圍內無級調速。

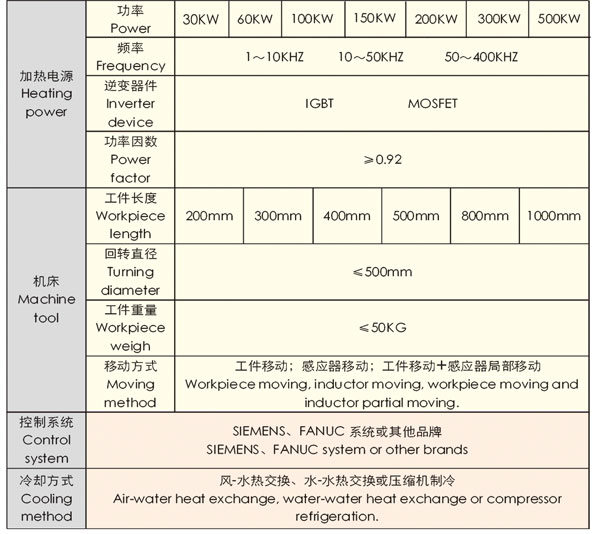

主要技術參數及主要配置：
